孔板流量计 SYC-HBLGB

型号:

浏览量:1269

更新时间:2024-06-05

简要描述:

孔板流量计 SYC-HBLGB(又称节流装置、差压式流量计)是测量流量的差压发生装置,配合各种差压计或差压变送器配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

孔板流量计 SYC-HBLGB

一、 孔板流量计  SYC-HBLGB产品概述

孔板流量计  SYC-HBLGB是差压测量时的一次元件,人们利用它在管道内使流体产生差压,利用导压管把节流装置前后产生的压差传送给差压变送器,再输入到二次仪表,便显示出管道内液体的瞬时流量或累计流量。
孔板流量计具有结构简单、维修方便、使用可靠、测量精度准确等优点。

二、孔板流量计  SYC-HBLGB工作原理
 充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形
 成局部收缩,从而使流速增加,静压力降低,于是在节流件前后便产生了压差。介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以流动连续性方程(质量守衡定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。

三、孔板流量计结构



三、孔板流量计结构特点

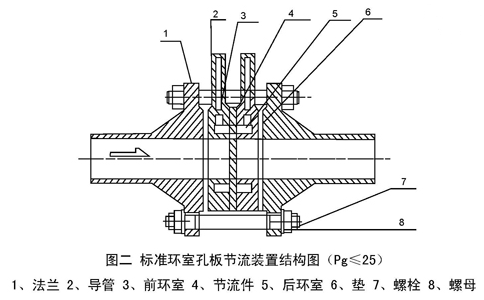

1、环室取压标准孔板

属标准孔板,由于实现了环室取压,提高了测量精度,缩短了安装时所需小直线管段长度,可在各部门普遍应用。

2、角接钻孔取压标准孔板
属标准孔板,当管径再400毫米以上时,多采用此种形式。取压方式为法兰单独钻孔取压、圆形均压取压或方形均压环取压。孔板形式可为带柄孔板或非标准的圆缺孔板等。

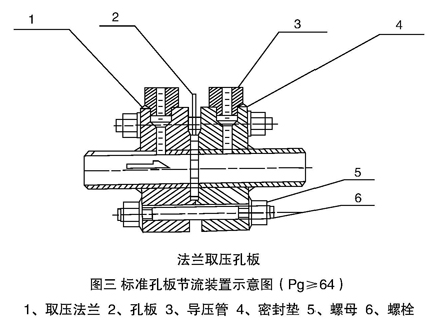

3、法兰取压标准孔板
属标准孔板,它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各1时(25.4mm)处,炼油系统普遍采用此种形式。

4、径距取压标准孔板
属标准孔板,取压方式为管道取压,上游取压孔中心位于孔板前面一倍管道内径处,下游取压孔中心位于距离孔板后端面为管道内径之半的地方。

5、  小口径孔板

属非标孔板,用于测量10毫米至50毫米管径流体的测量。

6、  圆缺孔板

属非标准孔板,适用于脏污的、或有气泡析出的、或含有固体微粒的流体流量的测量,其测量精度较低。

7、  锥形入口孔板

属非标准孔板。圆锥形与中心线夹角呈45°,这种锥形与入口孔板能适用于雷诺数很低的场合,但管道尺寸不得小于25毫米。
