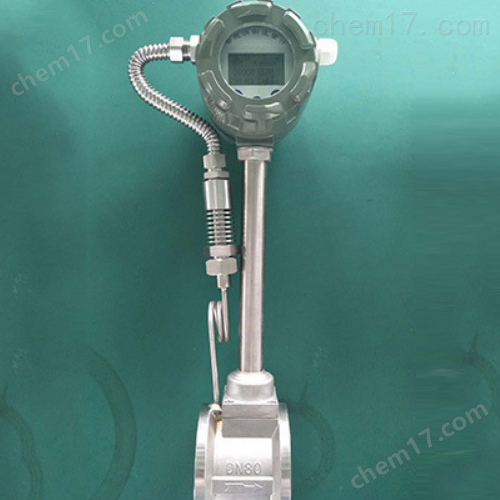

涡街导热油流量计MCJV系列

型号:MCJV系列

浏览量:781

更新时间:2024-06-05

简要描述:

涡街导热油流量计MCJV系列是一种应力式涡街流量计,其设计融合了长期的经验,具有优越的性能,适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量和质量流量的测量。广泛应用于冶金、造纸、水处理、化工、轻工、纺织、食品及饮料、餐饮、农业灌溉、水电站、油田、电力和采矿等行业。

涡街导热油流量计MCJV系列

涡街导热油流量计MCJV系列优点

涡街流量计在信号处理电路中采用数字信号处理技术(DSP),设计有14级数字带通滤波器,通过快速傅立叶软件算法,提高了涡街的信号检测灵敏度,加强了涡街流量计的抗振性能,突破了传统模拟方法处理涡街信号的局限性。
智能型涡街转器大硬件上采用了可变增益放大器;以适应各种口径涡街传感器的信号强度、采用了可变频宽多级滤波器,对涡街信号进行有效的预处处理。后,在软件上采用DSP技术,实现14频段自适应带通滤波器算法。一般情况下,智能型涡街转器能使涡街流量下限向下延伸至原来的1/2~1/4,从而也就扩展了涡街流量计的量程范围,该型号涡街转换器采用无电位器化设计,全部调试采用按键设置完成,因此,方便了现场的调试工作,也提高了仪表的可靠性。采用中、英文操作菜单,易读易懂。

涡街导热油流量计MCJV系列基本特点

抗振性能更好;
下限流速低,可达常规涡街流量计的1/2~1/4;
量程比宽,一般情况可达1:30~1:50;
调试操作简单,有HART通讯功能(选配);
基本功能
瞬时流量显示、累积总量显示、百分比显示、频率显示;
4~20mA输出、0~5KHZ频率输出,涡街脉冲输出;

工作原理及结构

涡街流量计是利用卡门涡街原理进行测量的,在测量管中垂直插入一个柱状物,流体通过柱状物时,一定条件下,在柱状两侧就会交替产生两列有规则的旋涡,如下图所示意,这两列旋涡被成为“卡门涡街”,在d/D=0.281时,释放的旋涡稳定,卡门涡街释放的频率与流体流动的速度及柱状物的宽度等有关系,可以简单的用下面的公式来表示:
F=St×V/d
其中:F:为卡门涡街的释放频率
      St:为系数(称为斯特罗哈数)
      V:为流体流动速度
      D:柱状物宽度

二、导热油流量计产品特点:

1、标准节流件是全用的,并得到了标准组织的认可,无需实流校      准,即可投用,在流量传感器中也是的;
2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生 产过程的管径、工作状态(温度、压力)皆可以测量;
4、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。

三、导热油流量计工作原理:

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
